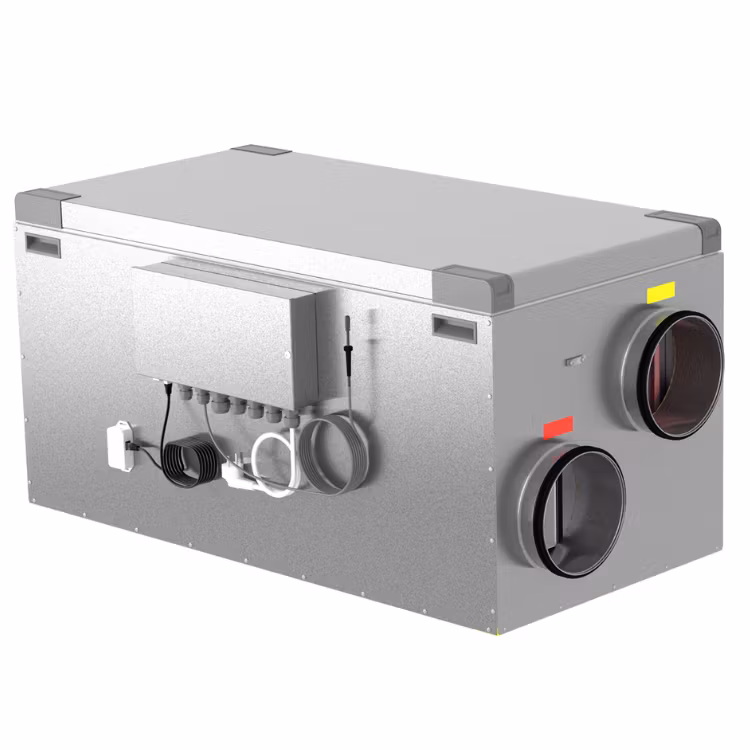

Östberg Heru 160 S EC - Y2 320m²

Beskrivning av Östberg Heru 160 S EC

HERU 160 S EC-y2 som är senaste modellen från Östberg. FTX-aggregatet kan placeras i varmt eller kallt utrymme samt är försett med stickkontakt. Kan placeras i varmt eller kallt utrymme.

Luftmängd +/- 162l/s vid 200Pa (max 320m² rekommenderas).

Nu lanseras Heru 160 S EC (HERU 160 S EC-Y2) som är en ny generation av HERU energiåtervinningsaggregat och som innehåller omfattande förbättringar vad gäller användarvänlighet, hållbarhet och teknik.

Nyheter och förbättringar i nya generationen.

• Möjlighet att styra/övervaka HERU® via app som standard.
• Unik konstruktion där alla köldbryggor minimerats.
• Ny, mer energieffektiv rotormotor.
• Förbättrad möjlighet att minska vikt vid installation genom enkel demontering av dörr, rotorkassett och fläktpaket.
• Stoser med fasta gummitätningar för förenklad montering/demontering.
• Större avstånd mellan stosanslutningar för förenklad installation och montering av ljuddämpare.
• Minskad flora av reservdelar genom gemensamma artiklar mellan aggregaten, såsom rotorkassett och fläktpaket.
• Förbättrat kondensskydd av elektronik.
• Ny design med gemensamt formspråk.
• Kabelstam med förbättrad kabeldragning och lösa givare för förenklad service.
• Tätade kabelgenomföringar.
• Märkning av kablar för förenklad installation.
• Gemensam kontakt för styrning och kraft mellan kabelstam och fläktpaket.
• Förenklad service och underhåll.
• Standardiserade skruvar Torx T25 för förenklad service och underhåll.

Östberg HERU 160 S EC

kan användas i villor, kontor, lägenheter mm där stora krav ställs på:
- hög temperaturverkningsgrad
- låg energiförbrukning
- låg ljudnivå
- hög driftsäkerhet

Mer om Heru 160 S EC:

- Regenerativ roterande värmeväxlare av icke hygroskopisk typ, tillverkad av aluminium och placerad centralt i aggregatet.
- två tystgående radialfläktar med EC-motor, fläkthjul med bakåtböjda skovlar.som är anslutna med snabbkontakter och är lätta att ta ut för rengöring.
- är försedd med inbyggd pulser för reglering av eleftervärmebatteri.
- levereras med påsfilter ISO ePM1 65% som standard.
- har aggregathölje av dubbel galvaniserad stålplåt med 50 mm mellanliggande isolering.
- levereras med inbyggd elektrisk eftervärmare 1700 W.

TEKNISK INFORMATION

• LAN – Modbus via TCP/IP som ger möjlighet att enkelt integrera aggregatet i ett BMS system
• PRE HEATER – Möjlighet att enkelt installera förvärmare för styrning från displayen
• EXTENDED OPERATION – digital ingång som möjliggör förlängd drift via extern styrning
• GRÄNSSNITT – Användarvänligt gränssnitt anpassat för slutanvändaren och installatören - Installationsguide som stegar installatören igenom installationen - Statusbar för snabb överblick - Snabb info som förklarar den aktiva panelen
• APP – Styr din HERU® med din smartphone utan att köpa till några extra tillbehör
• SEMESTER – Möjlighet att skapa periodiserade scheman utöver veckoscheman
• FÄRGTEMA – Välj ljust eller mörkt färgtema för att matcha inredningen i ditt hem
• KLOCKA – Skärmsläckare som även visar tid och temperatur
• LARMHISTORIK – Kartlägger aggregatets kondition och underlättar vid service
• VOC SENSOR – Nytt uppgraderat menysystem som stödjer reglering av VOC.
• PIR SENSOR/TIMER – Möjlighet att aktivera förlängd drift och bortaläge via extern timer eller PIR sensor

Appstyrning via Cloudtjänst som standard (IQCLOUD)

• I Google Play heter den HERU IQ

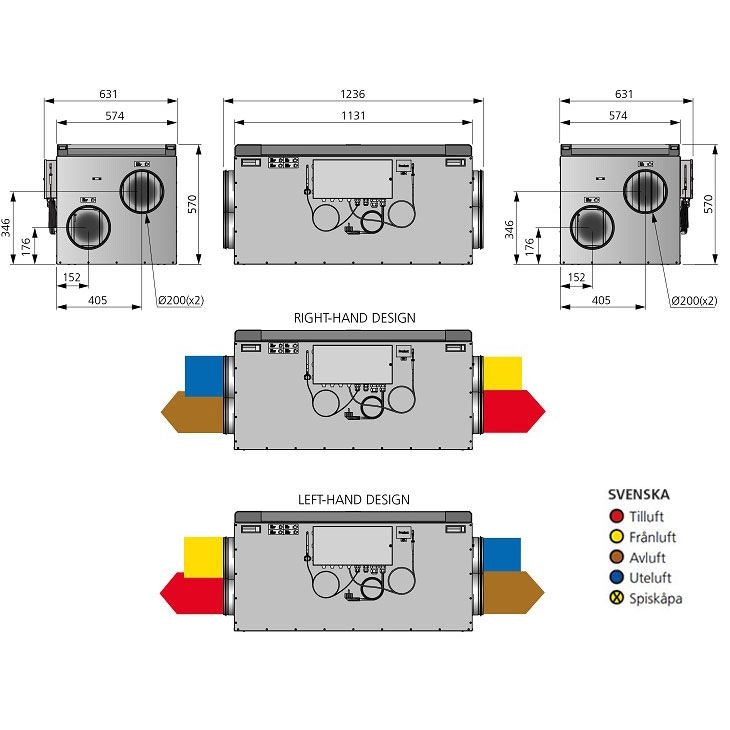

Yttermått: BxDxH (mm) 1236x631x570
Dimension: Ød 200
Vikt: 77kg

Montage Östberg Heru 160 S EC

• Placera gärna aggregatet på en stöttålig isoleringsskiva, typ markskiva, som är minimum 50 mm tjock.
• Säkerställ att det finns utrymme runt aggregatet för service och underhåll.
• Anslut kanalerna till aggregatet och komplettera med ljuddämpare vid tilllufts- och frånluftskanalen för bättre ljudkomfort.
• Tilluftskanal och frånluftskanal ska värmeisoleras om de placeras i kallt utrymme. Lägg i befintlig isolering eller använd lamellmatta.
• Uteluftskanalen och avloppskanalen bör alltid kondensisoleras.
• Kanalgivaren GT7 ska monteras i tilluftskanalen och antennen monteras upp på lämplig plats brevid aggregatet (ej i kontakt med plåt)
• Är kanalmonterat vattenbatteri anslutet ska motordrivet spjällställdon med returfjäder monteras i uteluftskanalen.

Uppstart av Heru

• Temperaturgivare GT7 ska alltid monteras inuti tilluftskanalen. GT7 levereras ansluten på reläkortet och klart för installation i kanalen.
• Se till att antennen är monterad utanför aggregatet på lämplig plats. Förlängningssladd finns att beställa om behov finns.
• Heru startar automatiskt när stickkontakten ansluts till eluttaget. Observera att det tar några minuter innan aggregatets alla funktioner har startats.

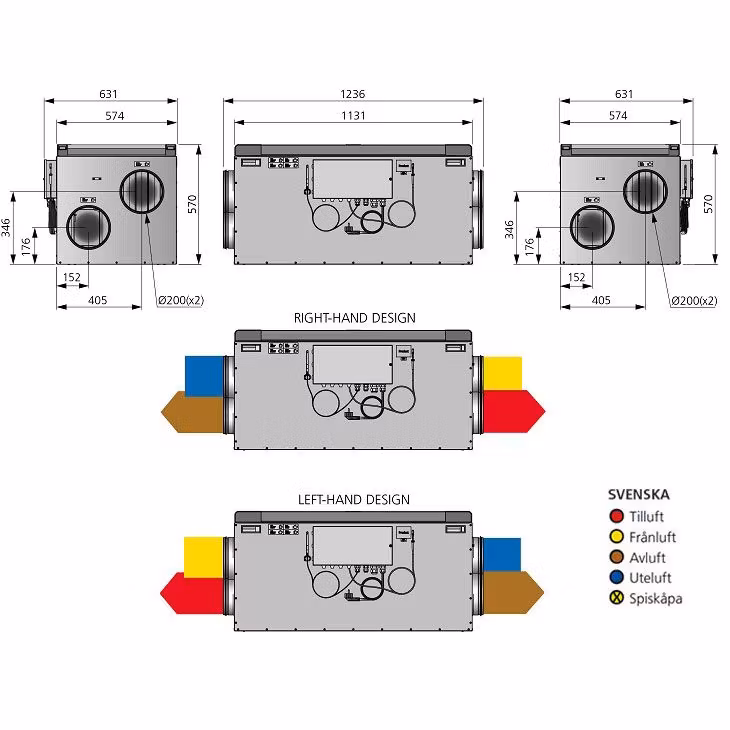

• Östbergs Heru levereras i högerutförande. Om aggregatet ska användas i vänsterutförande görs programändring i meny "Installation" och undermeny "Installation/Fläktstyrning/Flöde". Vid ändring till vänsterutförande så måste även den elektriska elvärmaren flyttas.
• Ställ in rätt flöde med hjälp av fläktarnas hastighet under menyn "Installation/Installation/fläktstyrning". Tillse att vid normal drift ska fläkthastigheten vara inställd som "standard"
