Östberg Heru 100 S EC -Y1 - 185m²

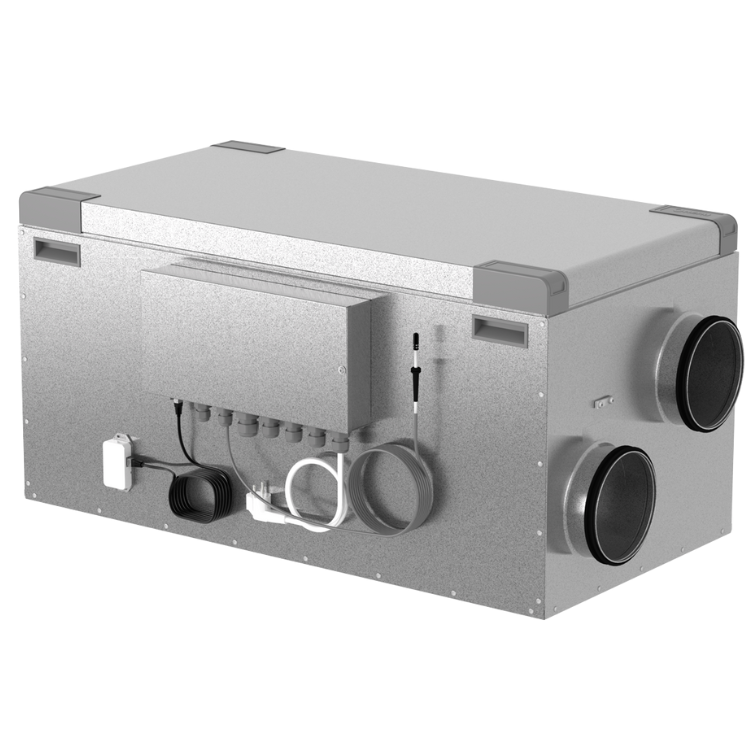

SÅ LÄNGE LAGRET RÄCKER, DEN NYA VARIANTEN Y2 SOM STYRS MED MOBIL HITTAR DU HÄR

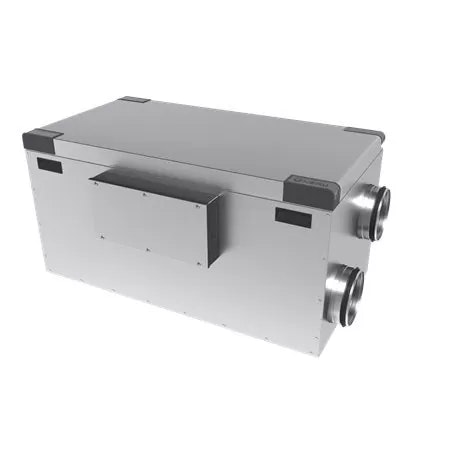

Östberg HERU 100 S EC -Y1 är ett FTX-aggregat med likströmsfläktar är konstruerat för till- och frånluftsventilation med värmeåtervinning.

Luftmängd +/- 94l/s vid 200Pa (max 185m² rekommenderas).

Nu lanseras Heru 100 S EC –Y1 som är en ny generation av HERU energiåtervinningsaggregat och som innehåller omfattande förbättringar vad gäller användarvänlighet, hållbarhet och teknik.

Nyheter och förbättringar i nya generationen.

• Helt nytt styrsystem med touchdisplay.
• Möjlighet att styra/övervaka HERU® via app som standard
• Förbättrad rotordrift genom kilremsdrift.
• Ny, mer energieffektiv rotormotor.
• Förbättrad möjlighet att minska vikt vid installation genom enkel demontering av dörr, rotorkassett och fläktpaket.
• Stoser med fasta gummitätningar för förenklad montering/demontering.
• Större avstånd mellan stosanslutningar för förenklad installation och montering av ljuddämpare.
• Minskad flora av reservdelar genom gemensamma artiklar mellan aggregaten, såsom rotorkassett och fläktpaket.
• Förbättrat kondensskydd av elektronik.
• Ny design med gemensamt formspråk.
• Kabelstam med förbättrad kabeldragning och lösa givare för förenklad service
• Tätade kabelgenomföringar.
• Märkning av kablar för förenklad installation.
• Gemensam kontakt för styrning och kraft mellan kabelstam och fläktpaket.
• Förenklad service och underhåll.
• Standardiserade skruvar Torx T25 för förenklad service och underhåll.

Östberg HERU 100 S EC –Y1

kan användas i villor, kontor, lägenheter m.m där stora krav ställs på:
- hög temperaturverkningsgrad
- låg energiförbrukning
- låg ljudnivå
- hög driftsäkerhet

Mer om Heru 100 S EC –Y1:

- Regenerativ roterande värmeväxlare av icke hygroskopisk typ, tillverkad av aluminium och placerad centralt i aggregatet.
- två tystgående radialfläktar med EC-motor, fläkthjul med bakåtböjda skovlar.som är anslutna med snabbkontakter och är lätta att ta ut för rengöring.
- är försedd med inbyggd pulser för reglering av eleftervärmebatteri.
- levereras med påsfilter ISO ePM1 65% som standard.
- har en trådlös manöverenhet för drift och övervakning samt App-styrning.
- har aggregathölje av dubbel galvaniserad stålplåt med 50 mm mellanliggande isolering.
- levereras med inbyggd elektrisk eftervärmare 1200 W.

IQCONTROL

Användarvänlig 4,3” touchpanel i färg. Intelligent styrstystem för ett hälsosamt och energieffektivt inomhusklimat. Ansluts trådlöst till ditt HERU® luftbehandlingsaggregat.

TEKNISK INFORMATION

• LAN – Modbus via TCP/IP som ger möjlighet att enkelt integrera aggregatet i ett BMS system
• PRE HEATER – Möjlighet att enkelt installera förvärmare för styrning från displayen
• EXTENDED OPERATION – digital ingång som möjliggör förlängd drift via extern styrning
• GRÄNSSNITT – Användarvänligt gränssnitt anpassat för slutanvändaren och installatören - Installationsguide som stegar installatören igenom installationen - Statusbar för snabb överblick - Snabb info som förklarar den aktiva panelen
• APP – Styr din HERU® med din smartphone utan att köpa till några extra tillbehör
• SEMESTER – Möjlighet att skapa periodiserade scheman utöver veckoscheman
• FÄRGTEMA – Välj ljust eller mörkt färgtema för att matcha inredningen i ditt hem
• KLOCKA – Skärmsläckare som även visar tid och temperatur
• LARMHISTORIK – Kartlägger aggregatets kondition och underlättar vid service
• VOC SENSOR – Nytt uppgraderat menysystem som stödjer reglering av VOC.
• PIR SENSOR/TIMER – Möjlighet att aktivera förlängd drift och bortaläge via extern timer eller PIR sensor

Appstyrning via Cloudtjänst som standard (IQCLOUD)

• I Google Play heter den HERU IQ

Östberg HERU 100 S EC –Y1 kan placeras i varmt eller kallt utrymme.

Östberg HERU 100 S EC –Y1 är försett med stickkontakt.

Heru 100 S EC –Y1 lagerförs inte hos oss utan hos tillverkaren. ”Leveranstid 2-3 dagar” gäller endast efter kontroll med tillverkaren om de har Heru 100 S EC –Y1 i lager.

Yttermått: BxDxH (mm) 1075x562x488
Dimension: Ød 160
Vikt: 65kg

Montage Östberg Heru 100 S EC –Y1

• Placera gärna aggregatet på en stöttålig isoleringsskiva, typ markskiva, som är minimum 50 mm tjock.
• Säkerställ att det finns utrymme runt aggregatet för service och underhåll.
• Anslut kanalerna till aggregatet och komplettera med ljuddämpare vid tilllufts- och frånluftskanalen för bättre ljudkomfort.
• Tilluftskanal och frånluftskanal ska värmeisoleras om de placeras i kallt utrymme. Lägg i befintlig isolering eller använd lamellmatta.
• Uteluftskanalen och avloppskanalen bör alltid kondensisoleras.
• Kanalgivaren GT7 ska monteras i tilluftskanalen och antennen monteras upp på lämplig plats brevid aggregatet (ej i kontakt med plåt)
• Är kanalmonterat vattenbatteri anslutet ska motordrivet spjällställdon med returfjäder monteras i uteluftskanalen.

Uppstart av Heru

• Temperaturgivare GT7 ska alltid monteras inuti tilluftskanalen. GT7 levereras ansluten på reläkortet och klart för installation i kanalen.
• Se till att antennen är monterad utanför aggregatet på lämplig plats. Förlängningssladd finns att beställa om behov finns.
• Heru startar automatiskt när stickkontakten ansluts till eluttaget. Kan även startas och stängas via touch-display. Observera att det tar några minuter innan   aggregatets alla funktioner har startats.
• Östbergs Heru levereras i högerutförande. Om aggregatet ska användas i vänsterutförande görs programändring i meny "Installation" och undermeny       "Installation/Fläktstyrning/Flöde". Vid ändring till vänsterutförande så måste även den elektriska elvärmaren flyttas.
• Ställ in rätt flöde med hjälp av fläktarnas hastighet under menyn "Installation/Installation/fläktstyrning".Tillse att vid normal drift ska fläkthastigheten vara    inställd som "standard"
