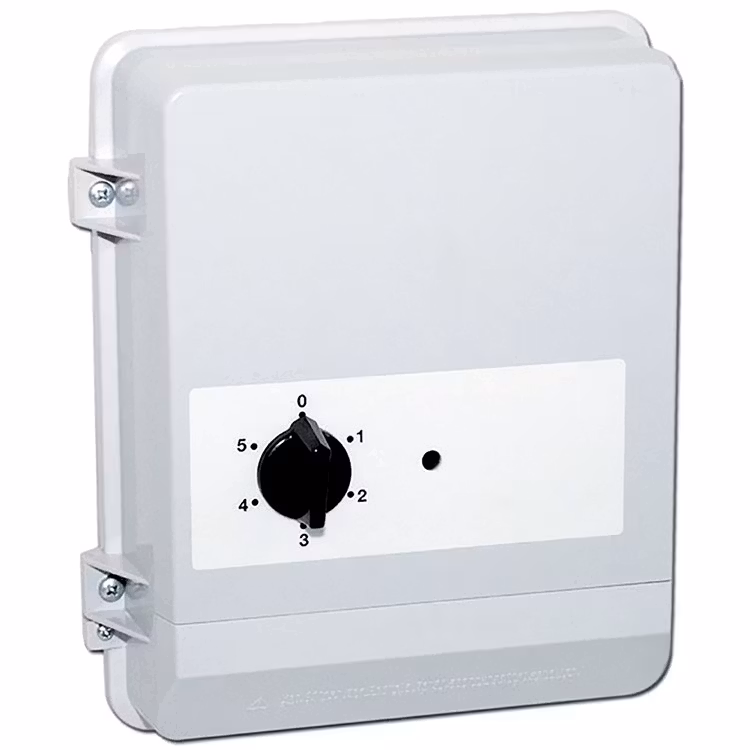

Transformator Systemair RTRD 2/4/7

RTRD är en trefas-transformator till AC-fläktar, där fläktens varvtal styrs genom att matningsspänningen varieras i fem fasta steg, vilket sker manuellt med hjälp av omkopplingsvredet på fronten.

Den inbyggda termokontaktmotorskydd TK bryter matningsspänningen vid bruten termokontakt. Ingång för rumstermostat RT och frostskyddstermostat FS som vid brytande kontakt bryter bort matningsspänningen till fläkten.. Levereras byglade. Signallampa på fronten indikerar drift. Transformatorn har utgång 230 V för styrning av spjäll, elbatteri eller annan extern utrustning. När transformatorn ställs i läge 0, eller när TK eller RT ingången bryts, är utgången spänningslös. Matningsspänning: 400 V 50/60 Hz.

Återställning av TK och FS sker genom att vredet vrids till "0" i ca 10 sekunder, därefter sker återstart.

Teknisk data RTRD 2

• Varumärke: Systemair
• Ström: 2 A
• Kapslingsklass: IP54
• Bredd: 240 mm
• Höjd: 284 mm
• Djup: 132 mm

Teknisk data RTRD 4&7

• Varumärke: Systemair
• Ström: 4 A / 7 A
• Kapslingsklass: IP21
• Bredd: 270 mm
• Höjd: 323 mm
• Djup: 172 mm
